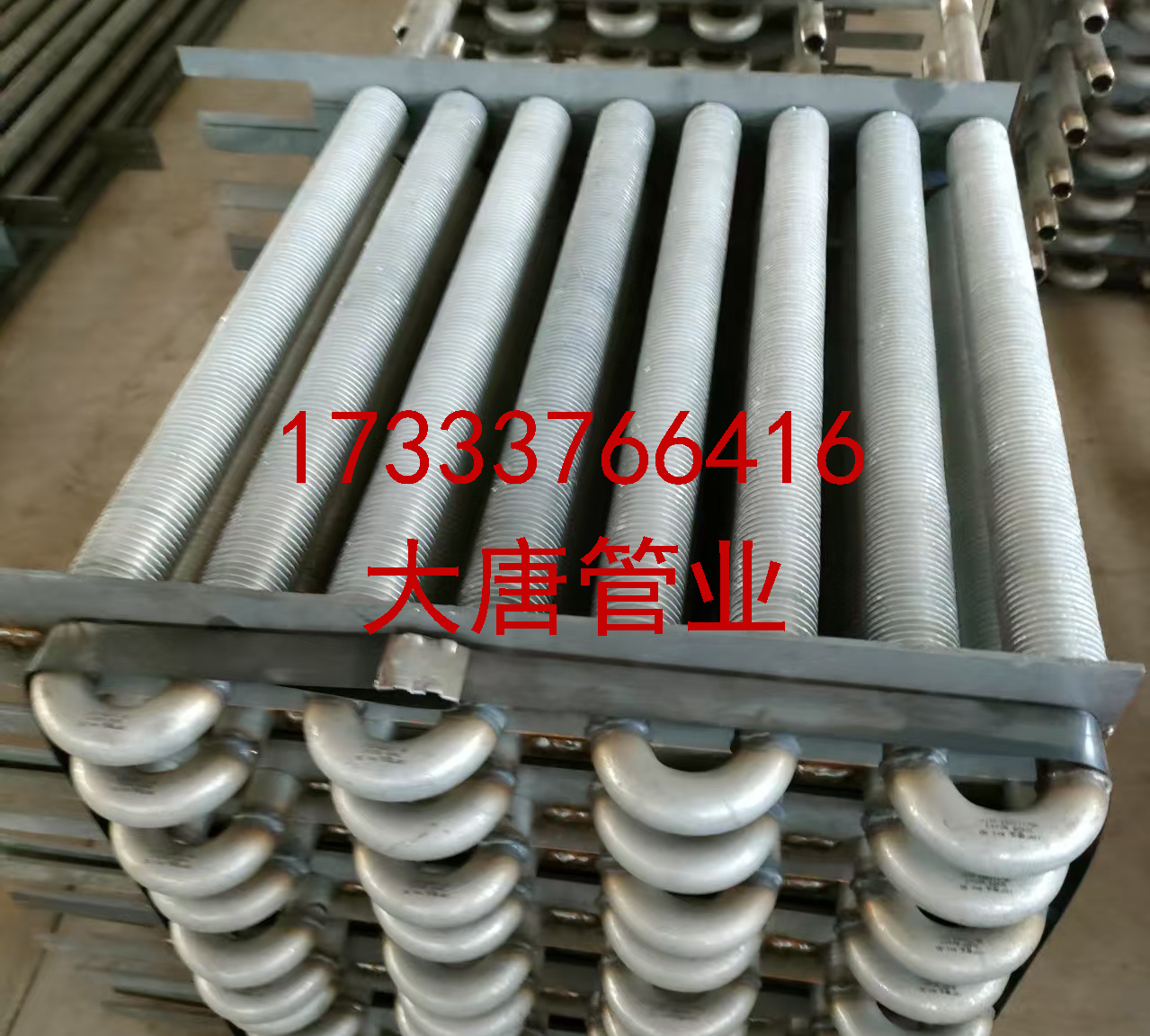

翅片管散熱器工作原理

　　翅片管散熱器的核心工作原理基於熱傳導與對流換熱的協同作用，通過擴大散熱表麵積和優化流體路徑實現**熱交換。其工作過程可分為以下四個關鍵階段：

　　熱量導入階段

　　熱源介質(如蒸汽、熱水或高溫導熱油)通過散熱器內部的基管流動。以蒸汽為例，當壓力為0.3-1.6 MPa、溫度120-200℃的蒸汽流經鋼管時，管壁吸收蒸汽凝結釋放的潛熱，使管壁溫度快速升高至接近蒸汽飽和溫度。此時基管成為主要的熱量載體，其材質(如碳鋼、不鏽鋼)的導熱係數直接影響熱量傳遞速度，普通碳鋼導熱係數約45 W/(m·K)，而銅鋁複合管可達200 W/(m·K)以上。

　　翅片傳熱強化

　　焊接或軋製在基管外壁的翅片(常見厚度0.8-1.5 mm、高度10-40 mm)將管壁熱量徑向擴散。以高頻焊接螺旋翅片為例，相同管徑下加裝翅片可使**散熱麵積增加4-8倍。翅片間距(通常2-5 mm)的優化設計平衡了散熱效率與空氣流動阻力，例如4 mm間距翅片的單位麵積換熱量比8 mm間距提升約35%。

　　空氣對流換熱

　　冷空氣在風機驅動或自然對流作用下流經翅片陣列。當空氣流速為2-5 m/s時，翅片表麵的強製對流換熱係數可達50-100 W/(m²·K)。典型工況下，鋼鋁複合翅片管的空氣側傳熱效率比裸管提高3-5倍，例如Φ25基管加裝翅片後，單管散熱量從500 W/m提升至2000-3500 W/m。

　　係統熱循環

　　散熱後的介質(如凝結水或降溫後的熱媒)通過回流管道排出，而加熱後的空氣通過空間對流形成熱循環。在工業餘熱回收係統中，這種結構可使整體熱回收**到60-85%，比傳統光管係統提高20-30個百分點。
