翅片管傳熱原理

　　普通的圓管(光管)組成的熱交換器，在很多情況下，管外流體和管內流體對管壁的換熱係數是不*樣的。所謂換熱係數，是指單位換熱麵積，單位溫差(流體與壁麵之間的溫差)時的換熱量，它代表流體和壁麵之間的換熱能力的大小。例如：

　　水在壁麵上凝結時的換熱係數為： 10000—20000 w/(m2.℃)

　　水在壁麵上沸騰時的換熱係數為： 5000----10000 ------

　　水流經壁麵時的換熱係數大約為： 2000---10000 ------

　　空氣或煙氣流經壁麵時的換熱係數為： 20---80 --- ---

　　空氣自然對流時的換熱係數隻有： 5---10 -------

　　由此可見，流體與壁麵之間的換熱能力的大小相差是很懸殊的。

　　下麵，設想*個實際的換熱情況：圓管內部是流動的水，其換熱係數為5000(---)，而管外流動的是煙氣，其換熱係數隻有50(---)，二者相差100倍。當熱量從管內傳向管外，或從管外傳向管內時，傳熱過程的“瓶頸”或“*大阻力”發生在什麽地方?當然是管外的煙氣側，因為煙氣側換熱係數，即換熱能力*低，限製了傳熱量的提高。

　　這兒，不妨舉*個串聯電阻的例子：在由多個電阻組成的串聯電路中，如果其中*個電阻比其他各項電阻大出很多，則該項電阻將構成電流的“瓶頸”，隻有減小該項*大的電阻，才能有*地提高流經該串聯電路的電流。對於上述的傳熱過程也是如此。

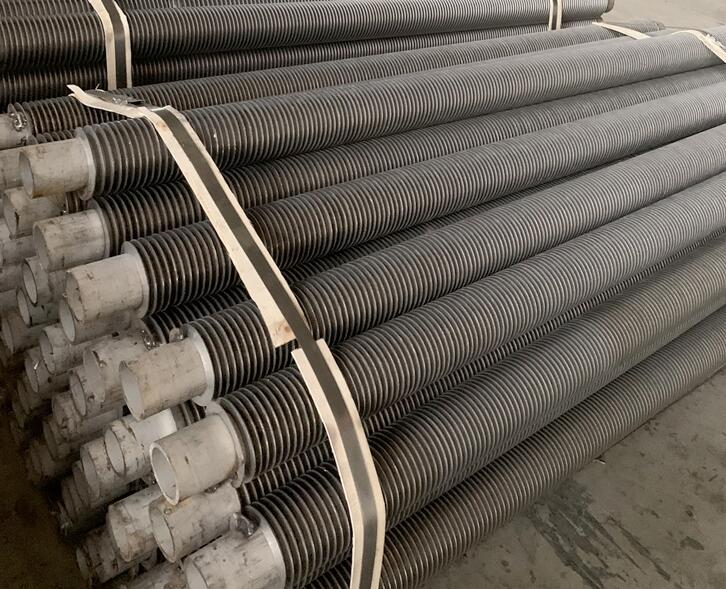

　　怎樣才能提高圓管的傳熱量呢?有*的方法之*就是在管子外表麵即煙氣側采用擴展表麵，即做成翅片管。假定翅片管的實際傳熱麵積為原來的光管外表麵積的若幹倍，雖然煙氣的換熱係數仍然很低，但反映在光管外表麵積上的傳熱效果將大大增加，從而使整個傳熱過程增強，在總傳熱量的情況下，使設備的金屬耗量減小，經濟性提高。
